产品简介

一、概况

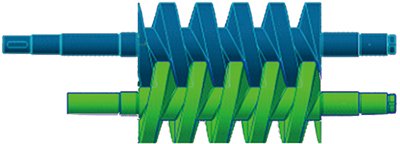

　　干式螺杆真空泵，是利用一对旋向相反的螺杆转子，在泵壳中作同步高速啮合旋转运动，产生吸气和排气作用的抽气设备。采用免维护设计技术解决了真空泵维护麻烦和费用高的问题。真空泵工作腔内无需润滑油和密封液，可回收各类可凝性气体，解决了蒸汽喷射泵、滑阀泵、旋片泵、液环泵等可能对真空系统造成的污染和对环境造成的污染问题，同时回收物还能创造附加经济效益。

二、主要特点

●抽速范围广，可直排大气，单泵使用即可达到多级串联的效果。单级设计可以获得5PA的高真空。

●可采用氮气吹扫，清洗维护操作简单，维修方便。

●螺杆材质为整体式球墨铸铁强度高、性能稳定。

●螺杆间相互不接触无摩擦，不需要润滑油脂，无油污反流，无废气废液排放，清洁环保能耗低。

●泵腔内部及零件可根据需要进行表面防腐处理，适用于化工制药行业的特殊要求。

●螺杆经过精细动平衡校正，运转平稳，噪声低、振动小，使用寿命长。

三、规格参数

型号	单位	DP35	DP70	DP150	DP280	DP390	DP550	DP650	DP800	DP1100
抽速	m³/Hr	³⁵	70	150	280	330	550	600	800	1100
抽速	L/S	10	19	42	78	92	153	167	222	306
极限压力	Torr	0.03	0.03	0.03	0.03	0.03	0.03	0.03	0.04	0.04
极限压力	Pa	4	4	4	4	4	4	4	5	5
电机功率	KW	2.2	4	5.5	7.5	11	15	22	30	37
电机转速	RPM	2900	2900	2900	2900	2900	2900	2900	2900	2900
进口法兰	mm	DN40	DN40	DN40	DN80	DN80	DN100	DN100	DN100	DN125
出口法兰	mm	DN25	DN30	DN30	DN40	DN40	DN50	DN65	DN65	DN80
冷却水压力	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4
冷却水流量	L/min	4	4	6	6	6	8	8	8	8
冷却水温度	℃	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35
噪声	dB	≤70	≤70	≤75	≤75	≤75	≤80	≤80	≤85	≤85
尺寸	mm	745450 550	953520 600	973600 680	1123640 680	1357640 680	1516780 800	1609780 800	1786840 930	2250880 1100
重量	Kg	160	195	230	253	450	523	650	1050	1500

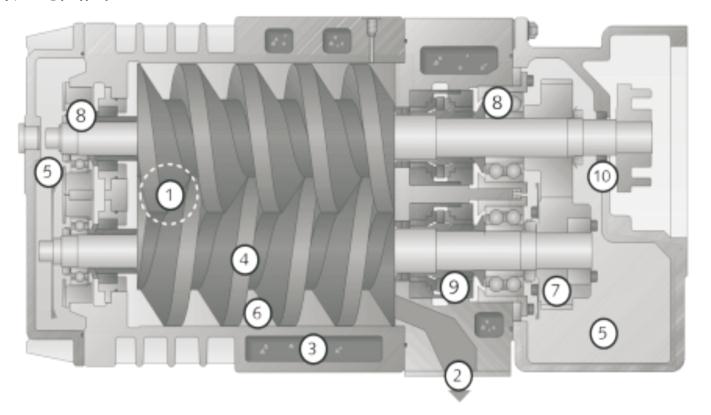

四、剖面图

① 进气口

② 排气口

③ 冷却水腔

④ 螺杆

⑤ 油箱

⑥ 气体通道

⑦ 同步齿轮

⑧ 轴承

⑨ 机械密封

⑩ 骨架油封

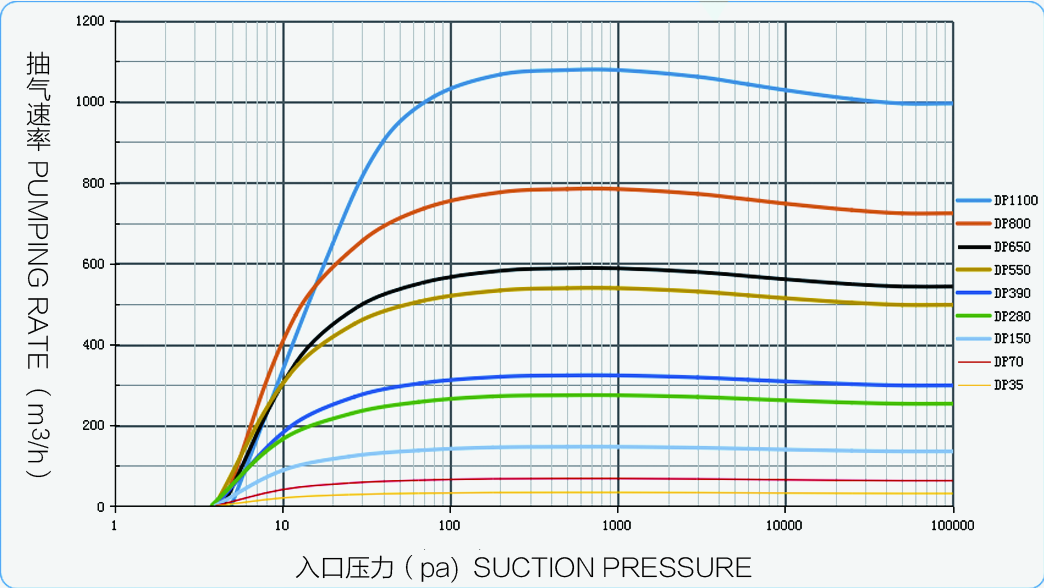

五、性能曲线

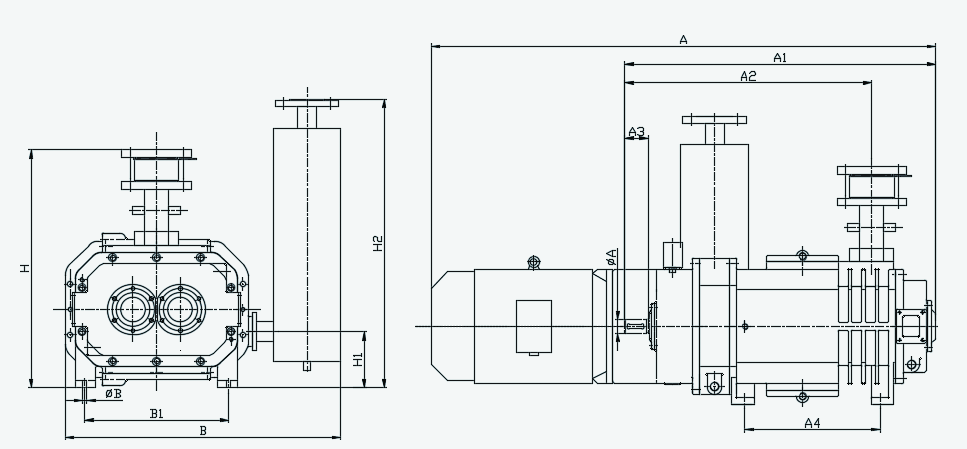

六、外形尺寸

型号	A	A1	A2	A3	A4	B	B1	ΦA	DN1	DN2	H	H1	H2	ΦB
DP35	899	582	527	47	214	500	210	20	40	25	423	79.5	584	Φ14
DP70	1006	629	574	47	258	519	236	20	40	30	445	87	592	Φ14
DP150	953	613	483	30	275	619	270	22	40	30	415	68	573	Φ14
DP280	1204	720	543	36	320	640	340	32	80	40	526	100	680	Φ14
DP390	1257	757	584	46	320	645	340	32	80	40	526	90	680	Φ14
DP550	1440	879	673	46	410	780	436	42	100	50	607	140	930	Φ18
DP650	1545	909	697	51	410	780	436	42	100	65	647	120	907	Φ18
DP800	1747	1011	790	51	450	961	498	55	125	80	740	150	1150	Φ22
DP1100	2250	1430	1241	51	750	880	498	55	110	75	790	180	1100	Φ22
