产品简介

一、概况

　　VDP型无油干式变螺距螺杆真空泵具有两个反向旋转变螺距螺杆转子。其在泵壳中作同步高速啮合运动，完成进排气工作循环。变螺距螺杆相比普通螺杆具有更佳的压缩和抽速效率，排气温度更低、噪声更小、能耗更低。其泵腔无油运转清洁环保，是油封式、喷射式、液环式真空泵的**换代产品。变螺杆转子可实现客户定制化设计与制造，**满足客户需求。

二、主要特点

●与等螺距螺杆泵相比，抽气效率更高，能耗更低。

●抽速范围广，可直排大气，单泵使用即可达到多级串联的效果。单级设计可以获得5PA的真空度。

●可采用氮气吹扫，清洗维护操作简单，维修方便。

●螺杆材质为整体式球墨铸铁强度高、性能稳定。

●螺杆间相互不接触无摩擦，不需要润滑油脂，无油污反流，无废气废液排放，清洁环保能耗低。

●泵腔内部及零件可根据需要进行表面防腐处理，适用于化工制药行业的特殊要求。

●螺杆经过精细动平衡校正，运转平稳，噪声低、振动小，使用寿命长。

三、规格参数

型号	单位	VDP35	VDP70	VDP110	VDP180	VDP280	VDP390	VDP550	VDP650	VDP800	VDP1100	VDP1500	VDP2000	VDP2800
抽速	m³/Hr	60	70	110	180	280	390	550	650	800	1100	1500	2000	2800
抽速	L/S	17	19	31	50	78	108	153	181	222	306	417	556	778
极限压力	Torr	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04
极限压力	Pa	5	5	5	5	5	5	5	5	5	5	5	5	5
电机功率	KW	1.5	3	4	5.5	7.5	11	15	18.5	22	30	45	55	75
电机转速	RPM	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900
进口法兰	mm	DN40	DN40	DN40	DN40	DN80	DN80	DN100	DN100	DN100	DN125	DN125	DN150	DN150
出口法兰	mm	DN25	DN30	DN30	DN30	DN40	DN40	DN50	DN65	DN65	DN80	DN80	DN100	DN100
冷却水压力	barg	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4
冷却水流量	L/min	4	4	6	6	6	6	8	8	8	8	16	16	16
冷却水温度	℃	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35
噪声	dB	≤70	≤70	≤70	≤70	≤75	≤75	≤75	≤80	≤80	≤80	≤85	≤85	≤85
尺寸	mm	700450 550	745450 550	953520 600	973600 680	1123640 680	1357640 680	1516780 800	1609780 800	1690780 800	1786840 930	2250880 1100	2250880 1100	22501400 1370
重量	Kg	200	220	250	290	320	450	580	650	1050	1200	1800	2100	2500

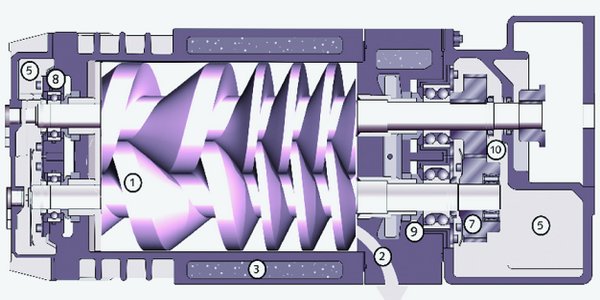

四、剖面图

① 进气口② 排气口③ 水套④ 螺杆⑤ 油箱⑥ 气道⑦ 正时齿轮⑧ 轴承⑨ 轴封⑩ 骨架油封

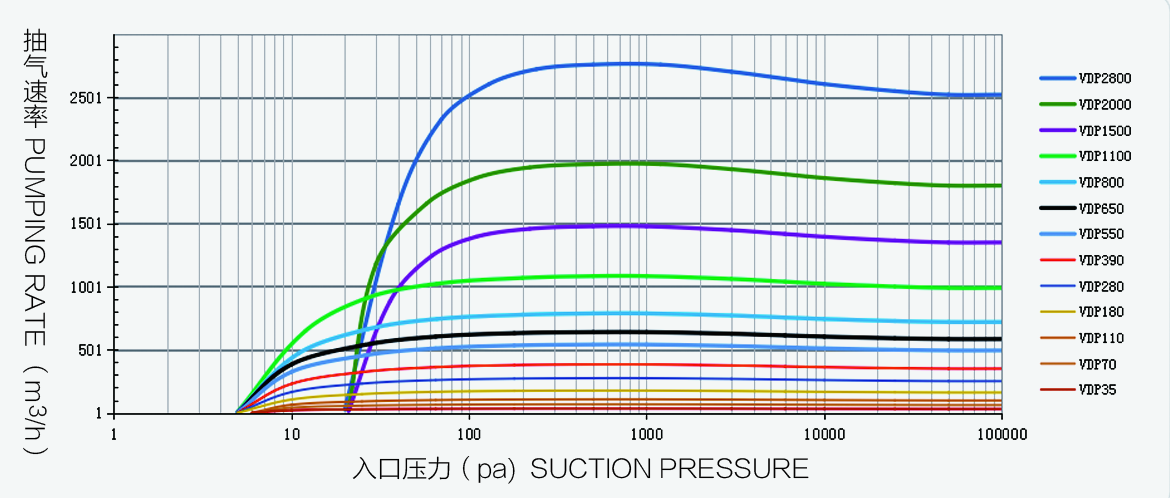

五、性能曲线

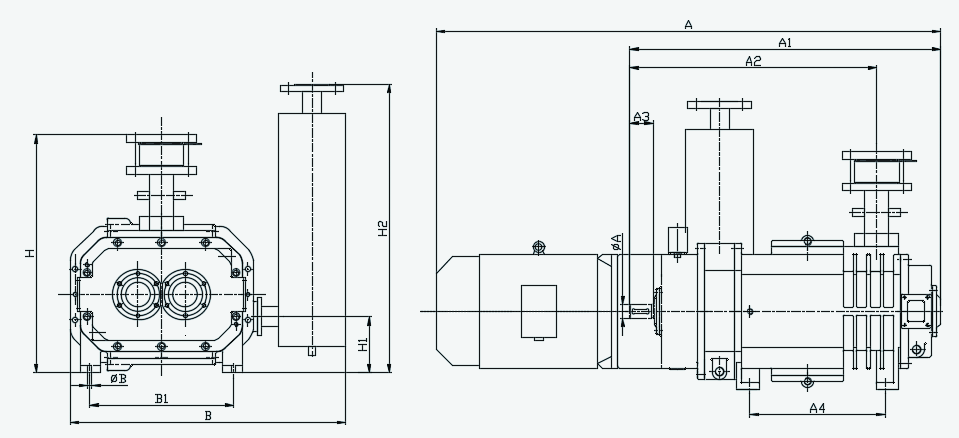

六、外形尺寸

型号	A	A1	A2	A3	A4	B	B1	ΦA	DN1	DN2	H	H1	H2	ΦB
VDP35	899	582	527	47	214	500	210	20	40	25	423	79.5	584	Φ14
VDP70	1006	629	574	47	258	520	235.5	20	40	30	443	87	592	Φ14
VDP110	953	613	483	30	258	619	270	22	40	30	415	68	573	Φ14
VDP180	953	613	483	30	275	619	270	22	40	30	415	68	573	Φ14
VDP280	1204	720	543	36	320	640	340	32	80	40	526	106	760	Φ14
VDP390	1357	757	584	46	320	640	340	32	80	40	526	90	680	Φ14
VDP550	1440	879	673	46	410	780	436	42	100	50	607	140	930	Φ18
VDP650	1545	909	697	51	410	780	436	42	100	65	647	120	907	Φ18
VDP800	1736	964	752	51	410	780	436	42	100	65	647	120	907	Φ18
VDP1100	1747	1011	790	51	450	961	498	55	125	80	765	150	1105	Φ22
VDP1500	2055	1235	1005	80	780	1250	560	60	125	80	790	200	990	Φ22
VDP2000	2580	1650	1455	85	1000	1350	610	80	150	100	806	220	1100	Φ28
VDP2800	2875	1875	1655	100	1160	1450	700	85	150	100	906	250	1200	Φ28
